مبادئ إضاءة ملعب كرة السلة

تعد إضاءة الاستاد جزءًا مهمًا من تصميم الاستاد ، وهي معقدة نسبيًا.يجب ألا يفي بمتطلبات الرياضيين للعب والجمهور الذي يجب مشاهدته فحسب ، بل يجب أيضًا تلبية متطلبات تصوير الأفلام والبث التلفزيوني المباشر على درجة حرارة لون الإضاءة والإضاءة وتوحيد الإضاءة وما إلى ذلك. هذا المطلب أعلى بكثير من أن الرياضيين والجمهور.بالإضافة إلى ذلك ، يجب تصميم تركيبات الإضاءة بطريقة تتوافق بشكل وثيق مع التخطيط العام للملعب ، والشكل الهيكلي للمدرجات.على وجه الخصوص ، ترتبط صيانة معدات الإضاءة ارتباطًا وثيقًا بالتصميم المعماري.لإجراء دراسة شاملة.تستخدم يانغ الرياضية الحديثة عمومًا مصباح هاليد معدني عالي الطاقة كمصدر للضوء ، الغالبية العظمى من مصباح هاليد معدني 2000 واط ، والذي يتميز بكفاءة إضاءة عالية (حوالي 80-100 لومن / وات ، تجسيد لون عالي ، درجة حرارة اللون بين 5000-6000 كلفن ، لتلبية متطلبات التلفزيون الملون عالي الدقة (HDTV) للإضاءة الخارجية.عمر مصدر الضوء العام لأكثر من 3000 ساعة ، يمكن أن تصل كفاءة المصباح إلى 80 ٪ ، ومتطلبات مستوى مقاومة الغبار والمصابيح المقاومة للغبار لا تقل عن IP55 ، الارتفاع المشترك الحالي - قوة حماية الأضواء الكاشفة حتى IP65.
اختيار مصدر الضوء.

I. المصابيح المثبتة على ارتفاع عال من الملعب ، يجب استخدام مصدر الضوء مصابيح الهاليد المعدنية.ب. السقف منخفض ، مساحة ملعب داخلي صغير ، من المناسب استخدام مصابيح الفلورسنت المستقيمة ومصابيح الهاليد المعدنية منخفضة الطاقة.ثلاثة.يمكن استخدام مصابيح الهالوجين الخاصة بمصدر الضوء.رابعا.يجب أن تتكيف قوة مصدر الضوء مع حجم الملعب وموقع التثبيت والارتفاع.الملاعب الخارجية مناسبة لمصابيح الهاليد المعدنية عالية الطاقة ومتوسطة الطاقة ، ويجب أن تضمن أن مصدر الضوء يعمل دون انقطاع أو يبدأ بسرعة.5. يجب أن يكون لمصدر الضوء درجة حرارة لون مناسبة ، وتجسيد جيد للون ، وكفاءة إضاءة عالية ، وعمر طويل ، واشتعال مستقر وخصائص كهروضوئية.السادس.يمكن تحديد درجة حرارة اللون ذات الصلة لمصدر الضوء والتطبيق وفقًا للجدول التالي.

الRذات صلةCلونTامبيراتور منLثمانيةSource وAتطبيق

CCT（K）	لون فاتح	تطبيقات الملاعب
<3300	ضوء دافئ	مواقع تدريب صغيرة ، مواقع غير منافسة
3300 ~ 5300	الضوء الأوسط	مكان التدريب ، مكان المنافسة
> 5300	ضوء بارد	مكان التدريب ، مكان المنافسة

2. اختيار المصابيح

1. يجب أن يتوافق أداء السلامة للمصابيح والملحقات تمامًا مع أحكام المعايير ذات الصلة.

ثانيًا.يجب أن يفي مستوى الحماية من الصدمات الكهربائية للمصباح بالمتطلبات التالية.

يجب أن يتم اختياره باستخدام مصابيح وفوانيس من الفئة الأولى ذات غلاف معدني أو مصابيح وفوانيس من الدرجة الثانية.

يجب استخدام حمامات السباحة والأماكن المماثلة لمنع الصدمات الكهربائية من مصابيح وفوانيس الفئة الثالثة.

ثالثا.يجب ألا تقل كفاءة الإنارة عن أحكام الجدول التالي.

خروفEالكفاءة（%）

مصابيح وفوانيس تصريف الغاز عالية الكثافة	65
مصابيح الفلورسنت والفوانيس من نوع الشبكة	60
غطاء واقي شفاف من مصابيح الفلورسنت والفوانيس	65

رابعا.يجب أن تحتوي المصابيح على أشكال مختلفة لتوزيع الضوء ، ويمكن تصنيف مصابيح إضاءة الملاعب والفوانيس وفقًا للجدول التالي.

تصنيف تجهيزات ضوء الفيضانات

تصنيف زاوية الشعاع	نطاق توتر الشعاع (°)
زاوية شعاع ضيقة	10 ~ 45
زاوية شعاع متوسطة	46 ~ 100
زاوية شعاع واسعة	100 ~ 160

ملحوظة:

وفقًا لمدى توزيع الشعاع 1/10 ، أقصى شدة ضوء لتصنيف زاوية التوتر.

(1) توزيع الإضاءة يجب أن يتم تركيبه بالمصابيح وارتفاع الفوانيس والموقع ومتطلبات الإضاءة.يجب أن تستخدم الملاعب الخارجية مصابيح وفوانيس ذات شعاع ضيق ومتوسط ، ويجب أن تستخدم الملاعب الداخلية مصابيح وفوانيس ذات شعاع متوسط وعريض.

(2) يجب أن تحتوي وحدات الإنارة على تدابير مضادة للوهج.

(3) يجب أن تكون المصابيح والملحقات قادرة على تلبية متطلبات استخدام البيئة ، ويجب أن تكون المصابيح عالية القوة ، ومقاومة للتآكل ، ويجب أن تلبي المصابيح والملحقات الكهربائية متطلبات درجة مقاومة الحرارة.

(4) لا ينبغي استخدام مصابيح الهاليد المعدنية مصابيح مفتوحة.يجب ألا يقل مستوى حماية غلاف المصباح عن IP55 ، وليس من السهل صيانته أو يجب ألا يقل التلوث الخطير لمستوى حماية المبنى عن IP65.

(5) يجب فتح المصباح بطريقة تضمن عدم تغيير زاوية التصويب أثناء الصيانة.

(6) يجب أن تكون المصابيح والفوانيس المثبتة في مصابيح الهواء العالية خفيفة الوزن وصغيرة الحجم ومعامل حمل الرياح للمنتجات الصغيرة.

(7) يجب أن يأتي المصباح مع جهاز مؤشر ضبط الزاوية أو يكون مصحوبًا به.يجب أن يكون جهاز قفل الإنارة قادرًا على تحمل أقصى حمل للرياح في ظل ظروف الاستخدام.

(8) يجب أن يكون للمصباح وملحقاته مقاييس مقاومة السقوط.

3. اختيار ملحقات المصباح

1. يجب أن تكون تركيبات الإضاءة المختارة عبارة عن مصابيح ويجب أن تمتثل الفوانيس للأحكام ذات الصلة من المعايير الوطنية الحالية.

ثانيًا.وفقا للمتطلبات البيئية لمكان الإضاءة ، على التوالي ، المصابيح والفوانيس التالية.

ثالثا.بدلًا من الغازات المسببة للتآكل أو البخار ، من المناسب استخدام المصابيح والفوانيس المغلقة المقاومة للتآكل.

رابعا.في حالة الاهتزاز ، يجب أن تكون الأماكن المتأرجحة للمصابيح والفوانيس تدابير مضادة للاهتزاز ومضادة للسقوط.

خامساً- في حالة الحاجة إلى منع الأشعة فوق البنفسجية ، يجب أن تستخدم لعزل المصابيح والفوانيس أو عدم وجود مصدر ضوء الحطب.ستة.يجب وضع علامة "F" على المصابيح والفوانيس التي يتم تركيبها مباشرة على سطح المواد القابلة للاحتراق

المنتجات الموصى بها

القيم القياسية للإضاءة في كرة السلة والكرة الطائرة للاتحاد الوطني للرياضات (GAISF)

نوع الرياضة		E_h	E_vmai	E_فو	توحيد الإضاءة الأفقية		توحيد الإنارة العمودية		Ra	T_k(ك)
نوع الرياضة		E_h	E_vmai	E_فو	U₁	U₂	U₁	U₂	Ra	T_k(ك)
مستوى الهواة	تدريب جسدي	150	-	-	0.4	0.6	-	-	20	4000
	نشاط ترفيهي غير تنافسي	300	-	-	0.4	0.6	-	-	65	4000
	المنافسة المحلية	600	-	-	0.5	0.7	-	-	65	4000
المستوى المهني	تدريب جسدي	300	-	-	0.4	0.6	-	-	65	4000
	المنافسة المحلية	750	-	-	0.5	0.7	-	-	65	4000
	المباريات المحلية التي يبثها التلفزيون	-	750	500	0.5	0.7	0.3	0.5	65	4000
	المباريات الدولية التي يبثها التلفزيون	-	1000	750	0.6	0.7	0.4	0.6	65，80 أفضل	4000
	بث عالي الوضوح HDTV	-	2000	1500	0.7	0.8	0.6	0.7	80	4000
	طوارئ التلفزيون		750	-	0.5	0.7	0.3	0.5	65，80 أفضل	4000

ملحوظة:

1. حجم مكان المنافسة: كرة السلة 19 م * 32 م (PPA: 15 م * 28 م) ؛كرة طائرة 13 م * 22 م (PPA: 9 م * 18 م).

2. أفضل موقع للكاميرا: تقع الكاميرا الرئيسية في المحور الطويل لموقع اللعبة على الخط العمودي ، والارتفاع القياسي 4 ~ 5 م ؛توجد الكاميرات المساعدة في المرمى ، والخط الجانبي ، والجزء الخلفي من الخط السفلي.

3. احسب شبكة 2 م * 2 م.

4. شبكة القياس (الأفضل) 2 م * 2 م ، الحد الأقصى 4 م.

5. عندما ينظر اللاعبون إلى الأعلى من وقت لآخر ، يجب تجنب الاختلاف بين السقف والإضاءة.

6. ينص الاتحاد الدولي لكرة السلة للهواة (FIBA) على أنه بالنسبة للمنشآت الرياضية الجديدة التي تقام مباريات دولية متلفزة بمساحة إجمالية 40m * 25m.متطلبات الإضاءة العمودية العادية للساحة لا تقل عن 1500lx.يجب ترتيب الإضاءة (عندما يكون السقف مصقولًا) لتجنب الوهج على اللاعبين وضوء المتفرجين.

7- من المقدر أن حجم ميدان اللعب المطلوب بواسطة FVB هو 19 م * 34 م (PPA: 9 م * 18 م) ، والحد الأدنى للإضاءة الرأسية في اتجاه الكاميرا الرئيسية هو 1500lx.

II طريقة وضع الأضواء

تطبيق

القسم الثالث.تركيب وتشغيل معدات إضاءة ملعب الكرة الزرقاء

1. ترتيب إضاءة ملعب الكرة الزرقاء

1- يجب ترتيب إضاءة القبة الزرقاء الداخلية بالطريقة التالية:

1. ترتيب تركيبات الإضاءة المباشرة

(1) الترتيب العلوي يتم ترتيب المصباح فوق الحقل ، ويتم ترتيب الحزمة بشكل عمودي على مستوى المجال.

(2) يتم ترتيب مصباحي تخطيط جانبيين على جانبي المجال ، ولا تكون الحزمة متعامدة مع تخطيط المستوى الميداني.

(3) ترتيب مختلط مزيج من الترتيب العلوي وترتيب كلا الجانبين.

(أ) ملعب كرة قدم خارجي

(1) الترتيب العلوي مناسب لاستخدام مصابيح توزيع الضوء المتناظرة ، ومناسبة للاستخدام الرئيسي للمساحة المنخفضة ، ومتطلبات توحيد الإضاءة على مستوى الأرض عالية ، ولا توجد متطلبات بث تلفزيوني للملعب.الشكل: 6-3-2-1
(2).يجب استخدام كلا جانبي المصباح من مصابيح وفوانيس غير متماثلة لتوزيع الضوء ، مرتبة على مسار الحصان ، ومناسبة لمتطلبات الإضاءة الرأسية العالية ومتطلبات البث التلفزيوني للملعب.عند الجانبين من القماش يجب أن لا تزيد زاوية المصابيح والفوانيس عن 65 درجة.الشكل 6.3.2-3 ،
(3) الترتيب المختلط مناسب لاستخدام مجموعة متنوعة من أشكال توزيع الضوء من المصابيح والفوانيس ، مناسبة للملعب الكبير الشامل.يرى ترتيب المصابيح والفوانيس الترتيب العلوي وكلا جانبي الترتيب.
(4) وفقًا لتخطيط المصابيح والفوانيس الساطعة ، يجب استخدام شعاع عريض من مصابيح توزيع الضوء والفوانيس ، ومناسبة لارتفاع الأرضية المنخفض ، والامتداد والظروف العاكسة للشبكة العلوية لمساحة المبنى ، بينما تنطبق على قيود الوهج أكثر صرامة ولا توجد متطلبات بث تلفزيوني للملعب ، ولا تنطبق على المصابيح المعلقة والفوانيس وتركيب هيكل المبنى.الشكل 6.3.2-5

يجب أن يتوافق ترتيب إضاءة القبة الزرقاء مع الأحكام التالية.

فئة

ترتيب المصباح

كرة سلة

1. يجب أن توضع على جانبي الملعب بنوع القماش ، ويجب أن تكون أبعد من نهاية الملعب بمقدار متر واحد.2. يجب ألا يقل تركيب المصابيح عن 12 مترًا.3. المربع الأزرق كمركز لدائرة قطرها 4 أمتار فوق المنطقة لا ينبغي أن تكون مرتبة من المصابيح.4. تهدف المصابيح والفوانيس بزاوية أبعد ما يمكن عن 65 درجة.5. لا يمكن للمحكمة الزرقاء على كلا الجانبين من الجبهة ترتيب المصابيح محكمة الجسم على التوالي.

ثالثا.ملعب الكرة الزرقاء في الهواء الطلق

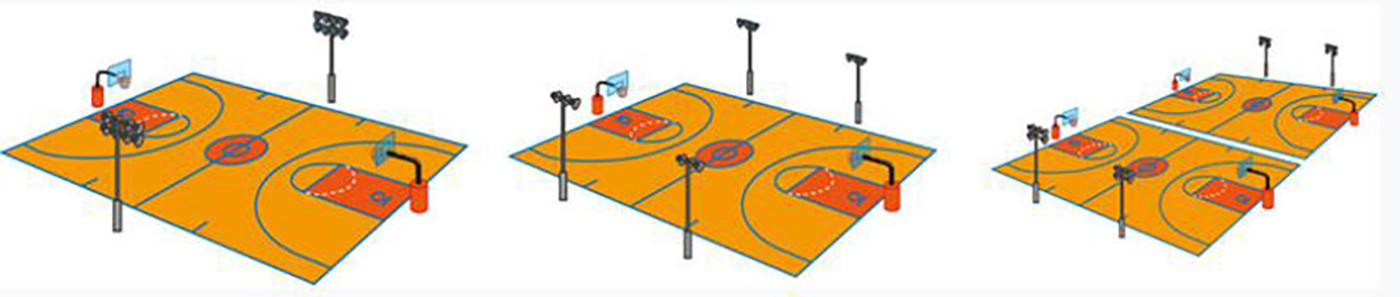

(أ) يجب أن يستخدم ملعب الكرة الزرقاء في الهواء الطلق الطريقة التالية لوضع الأضواء

1. وجهان ترتيب المصابيح وأعمدة الإنارة أو مجموعة طريق البناء ، على شكل حزام ضوء مستمر أو مجموعات من الشكل المركّز مرتبة على جانبي الملعب.

2. أربع زوايا من ترتيب الفوانيس والجمع بين الشكل المركّز وأعمدة الإنارة ، مرتبة في الزوايا الأربع للملعب.

3 ترتيب مختلط الجمع بين جانبي الترتيب والأركان الأربعة للترتيب.

(ب) يجب أن يتماشى تخطيط إضاءة المحكمة الزرقاء الخارجية مع الأحكام التالية

1 ، لا يوجد بث تلفزيوني مناسب لاستخدام المجال على جانبي طريق ضوء القطب.

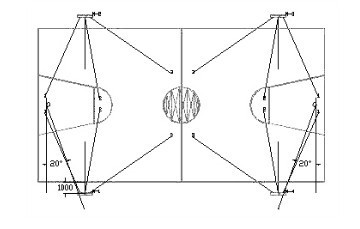

2 ، باستخدام جانبي الإضاءة الميدانية ، لا ينبغي ترتيب الإضاءة في وسط إطار الكرة على طول الخط السفلي في غضون 20 درجة ، ويجب ألا تقل المسافة بين قاع القطب وحدود الحقل عن متر واحد ، يجب أن يفي ارتفاع المصابيح بالخط العمودي من المصابيح إلى الخط المركزي للحقل ، ويجب ألا تقل الزاوية بين مستوى المجال عن 25 درجة.

3. أي طريقة إضاءة ، يجب ألا يمنع ترتيب عمود الإنارة من رؤية المشاهد.

4. يجب أن يكون كلا الجانبين من الموقع بترتيب إضاءة متماثل لتوفير نفس الإضاءة.

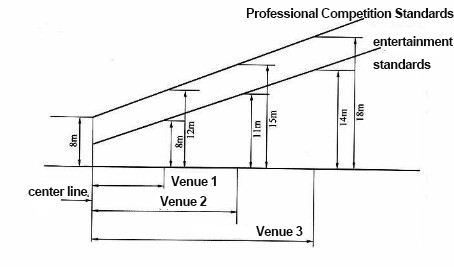

5. يجب ألا يقل ارتفاع إضاءة موقع اللعبة عن 12 مترًا ، ويجب ألا يقل ارتفاع إضاءة موقع التدريب عن 8 أمتار.

القسم الرابع.توزيع الإضاءة

1. مستوى حمل الإضاءة وبرنامج الإمداد بالطاقة وفقًا للمعيار الوطني الحالي "كود تصميم المباني الرياضية" JGJ31 في تنفيذ الأحكام.

2. يجب أن تكون طاقة إضاءة الإخلاء في حالات الطوارئ مصدر طاقة احتياطي لمعدات المولدات.

3. عندما لا يمكن أن يضمن انحراف الجهد أو التقلبات عمر مصدر الضوء بجودة الإضاءة ، للظروف التقنية والاقتصادية المعقولة ، يمكن استخدامه مع محول طاقة منظم الجهد الأوتوماتيكي ، أو منظم أو مزود طاقة محول خاص.

4. يجب أن يكون مصدر طاقة وضع الغاز لامركزيًا لتعويض الطاقة التفاعلية.يجب ألا يقل عامل القدرة بعد التعويض عن 0.9.

5. يجب أن يكون توزيع خطوط الإضاءة ثلاثية الطور وحمل الطور متوازنًا ، ويجب ألا يتجاوز الحد الأقصى لحمل الطور 115 ٪ من متوسط الحمل ثلاثي الطور ، ويجب ألا يقل الحد الأدنى من تيار حمل الطور عن 85 ٪ من المتوسط ثلاث مراحل تحميل.

6. في دائرة فرع الإضاءة ، يجب عدم استخدام فاصل الجهد المنخفض ثلاثي الأطوار لحماية الدوائر الفرعية ذات المرحلة الواحدة.

7. لضمان البداية الطبيعية لمصباح تفريغ الغاز ، يجب ألا يتجاوز طول الخط من الزناد إلى مصدر الضوء القيمة المسموح بها المحددة في المنتج.

8. أكبر مساحة لمكان الإضاءة ، من المناسب أن تشع في نفس منطقة الإضاءة للمصابيح والفوانيس المختلفة في مراحل مختلفة من الخط.

9 ، الجمهور ، إضاءة موقع اللعبة ، عندما تكون شروط الصيانة في الموقع ، من المناسب إعداد حماية منفصلة في كل مصباح.
